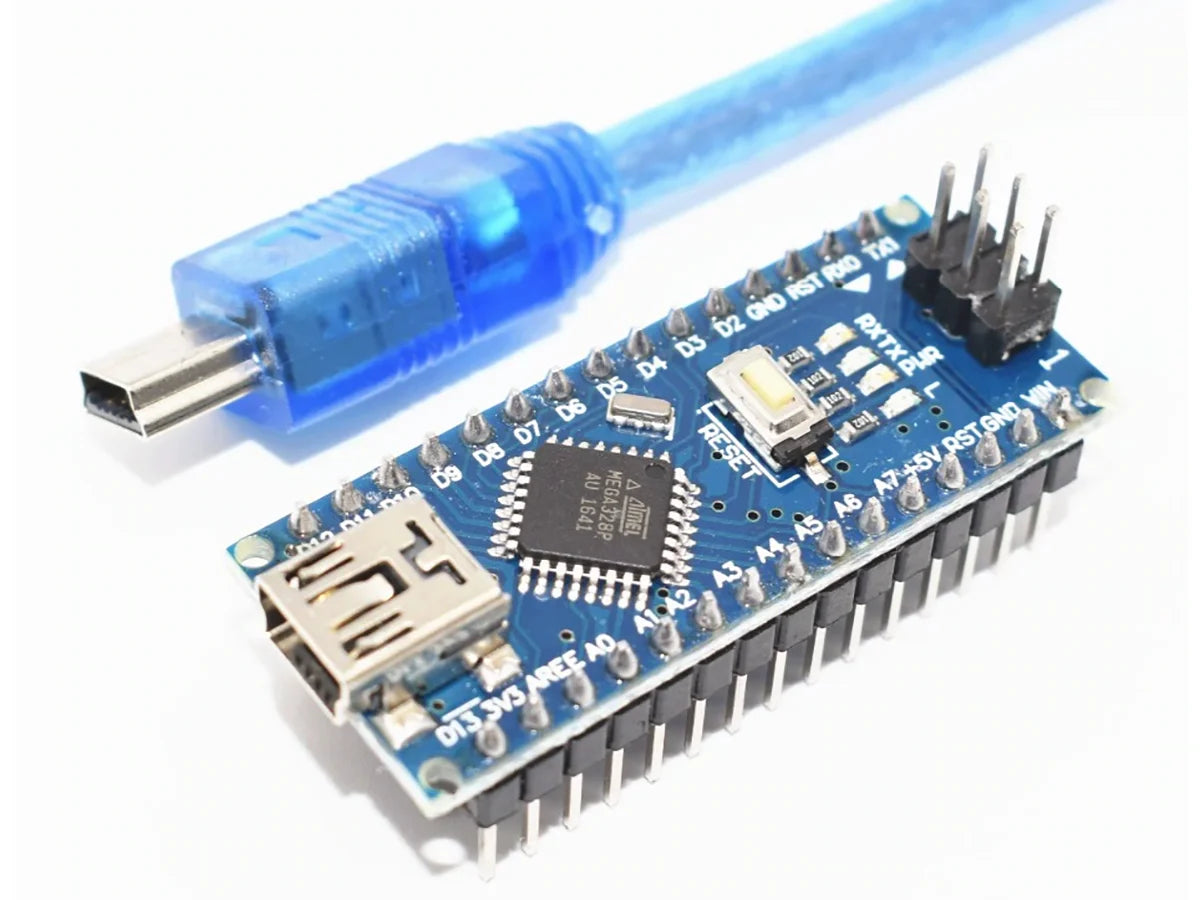

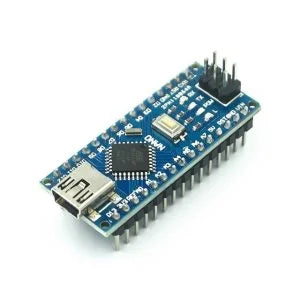

Arduinbo Nano CH340 mini USB B Ref. ARD-NANO340

• Microcontrolador: ATmega328P
• Chip Serial: CH340 / CH340G (requiere la instalación de un controlador o driver específico en tu computadora para que el sistema reconozca la placa).
• Voltaje de Operación: 5V.
• Voltaje de Entrada (VIN): Recomendado de 7V a 12V.
• Conector: Tradicionalmente viene con puerto Mini-USB B
• Memoria: 32 KB de Memoria Flash (2 KB para el cargador de arranque), 2 KB de SRAM y 1 KB de EEPROM.
• Pines: 14 Pines Digitales (6 con salida PWM) y 8 Pines Analógicos.
• Frecuencia de Reloj: 16 MHz

• Memoria Flash: 32 KB (In-System Programmable). Nota: El bootloader del Nano ocupa 2 KB, dejando 30 KB libres para tu código.
• SRAM (Memoria Volátil): 2 KB (Para variables y ejecución del programa).
• EEPROM (No Volátil): 1 KB (Para guardar datos permanentemente que no se borren al apagar la placa).
• Retención de Datos: 20 años a 85 °C / 100 años a 25 °C.
• Ciclos de Escritura/Borrado: 10,000 en Flash / 100,000 en EEPROM.

• Pines de E/S programables: 23 líneas en total (El formato Nano aprovecha hasta 22 pines físicos).

• Conversor Analógico-Digital (ADC): 10 bits de resolución.
  • 8 canales en el encapsulado TQFP/QFN (El usado en el Nano, pines A0 a A7).
• Canales PWM (Modulación por Ancho de Pulsos): 6 canales (Pines digitales 3, 5, 6, 9, 10 y 11).
• Comparador Analógico: Integrado en el chip.

 Interfaces de Comunicación

• UART / USART: 1 puerto serie programable con detección de errores.
• SPI (Serial Peripheral Interface): 1 puerto maestro/esclavo Full-Duplex.
• I2C / TWI (Two-Wire Interface): 1 puerto compatible con protocolo I2C (pines A4/SDA y A5/SCL).

• Modos de bajo consumo (Sleep Modes): 6 opciones (Idle, ADC Noise Reduction, Power-save, Power-down, Standby y Extended Standby).
• Power-on Reset (POR): Reinicio automático al energizar.
• Brown-out Detection (BOD): Reinicio de seguridad programable si el voltaje cae por debajo de un umbral seguro.
• Watchdog Timer (WDT): Temporizador de seguridad con oscilador interno independiente.

Imagen 1. Nombre de los pines de conección, entrada de energia, pines GND - se recomeinda hacer bien las conecciones(valores correctos de salida o entrada los voltajes) para evitar daño al micro controlador o para los modulos que se van a usasr con el microprocesador.
