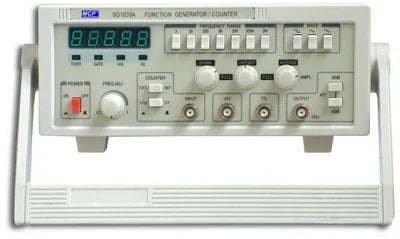

Generador de funciones sinusoidal,cuadrada y triangular de 0.06 Hz- 6MHz MCP Ref: SG1639B

Características

• Múltiples formas de onda: seno, triángulo, cuadrado, etc
• Contador de 5 dígitos incorporado (hasta 15 MHz de precisión unifor
• Desplazamiento de CC, simetría continuamente ajustable.
• Entrada VCF

Ficha técnica

Contiene Manual de intrucciones.

Generador/Contador de Funciones SG1639
1 Resumen
El instrumento de la serie SG1639 es un generador/contador de funciones de alta precisión. El rango de frecuencia del generador principal es de 0,03 Hz a 3 MHz (SG1639A) y de 0,06 Hz a 6 MHz (SG1639B). El contador de frecuencia digital muestra la frecuencia de funcionamiento del generador y permite medir la frecuencia de la señal EXT, siempre que esta sea inferior a 20 MHz.

Esta unidad puede sustituir a generadores de onda sinusoidal, cuadrada y triangular, así como a contadores de frecuencia de amplio rango. Por ello, resulta especialmente adecuada para la docencia, la investigación científica y la experimentación con circuitos electrónicos y de impulsos.

(1) Encendido: la unidad se enciende al pulsar este botón.
(2) Ajuste de frecuencia: ajuste de frecuencia de 0,03 a 3 MHz (SG1639A) o de 0,06 a 6 MHz (SG1639B).
(3) Selector INT/EXT: mide la frecuencia externa al pulsar este botón.
(4) Atenuación: la señal de entrada se atenúa 10 dB al pulsar este botón.
(5) Conector de entrada: conector para señal externa.
(6) SYMM. (7) Conector de entrada VCF: para controlar la frecuencia de salida principal con la señal EXT
(8) Interruptor de compensación de CC: para ajustar la compensación de CC al soltar el interruptor
(9) Salida TTL: conector para salida TTL
(10) Amplitud: para ajustar la amplitud de la salida principal (la señal se invierte al soltar el interruptor)
(11) Conector de salida: conector para salida
(12) Atenuación: la señal de salida se atenúa 40 dB al pulsar este botón
(13) Atenuación: la señal de salida se atenúa 20 dB al pulsar este botón
(14) Selector de forma de onda: para seleccionar la forma de onda de salida
(15) Rango de frecuencia: para seleccionar la frecuencia y ajustarla con (2)
(16) Contador de frecuencia: muestra la frecuencia de las señales

PRECAUCIONES DE SEGURIDAD
Para garantizar el funcionamiento seguro del equipo y eliminar el riesgo de lesiones graves por cortocircuito (arco eléctrico), deben observarse las siguientes precauciones de seguridad.
Los daños derivados del incumplimiento de estas precauciones quedan exentos de cualquier reclamación legal.

* Antes de conectar el equipo a la red eléctrica, compruebe que la tensión de la red disponible coincide con la tensión de ajuste del equipo.

* Conecte el enchufe del equipo únicamente a una toma de corriente con toma de tierra.

* No coloque el equipo sobre superficies húmedas o mojadas.

* No exponga el equipo a la luz solar directa ni a temperaturas extremas.
* No exponga el equipo a una humedad extrema.
* Sustituya un fusible defectuoso únicamente por uno del mismo amperaje. Nunca cortocircuite el fusible ni su carcasa.
* No exceda la potencia máxima de entrada permitida.
* Realice las mediciones únicamente con ropa seca y calzado de goma, es decir, sobre alfombrillas aislantes.

* Respete las etiquetas de advertencia y demás información del equipo.
* No introduzca objetos metálicos en el equipo a través de las ranuras de ventilación.
* No coloque recipientes con agua sobre el equipo (riesgo de cortocircuito en caso de vuelco).
* No utilice el equipo cerca de campos magnéticos intensos (motores, transformadores, etc.).
* No someta el equipo a golpes ni vibraciones fuertes.
* Mantenga el soldador o las pistolas de soldar calientes alejados del equipo.
* Deje que el equipo se estabilice a temperatura ambiente antes de realizar mediciones (importante para una medición precisa).
* No modifique el equipo de ninguna manera.
* No coloque el equipo boca abajo sobre ninguna mesa o banco de trabajo para evitar dañar los controles frontales.

* La apertura del equipo y cualquier trabajo de servicio o reparación deben ser realizados por personal de servicio cualificado. Las reparaciones deben realizarse en presencia de una segunda persona capacitada para prestar primeros auxilios, si fuera necesario.

* Las fuentes de alimentación no deben estar al alcance de los niños.

LIMPIEZA DEL GABINETE
Antes de limpiar el gabinete, desconecte el enchufe de la toma de corriente. Limpiar únicamente con un paño suave y húmedo y un limpiador doméstico suave de venta comercial. Asegúrese de que no entre agua en el equipo para evitar posibles cortocircuitos y daños.
