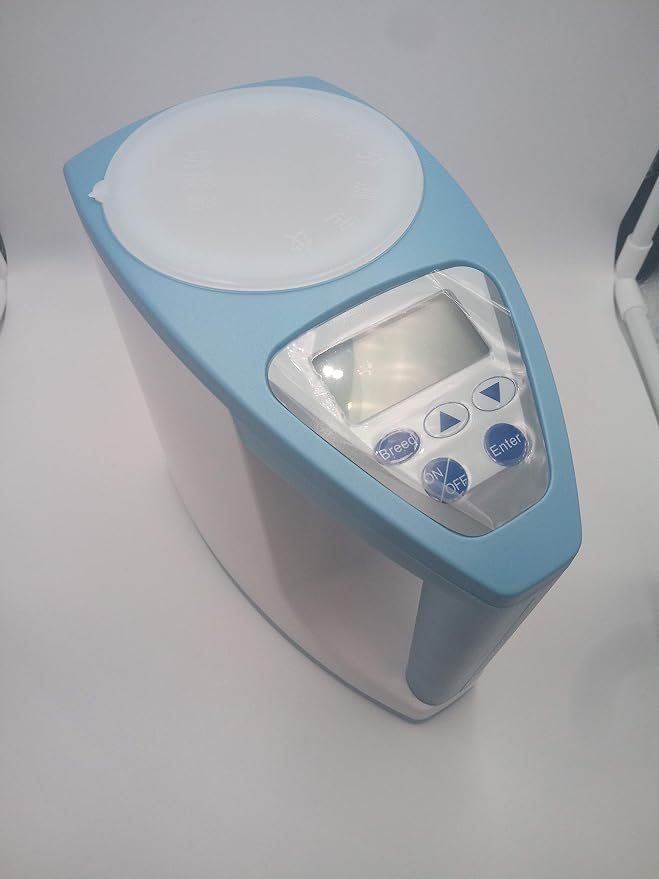

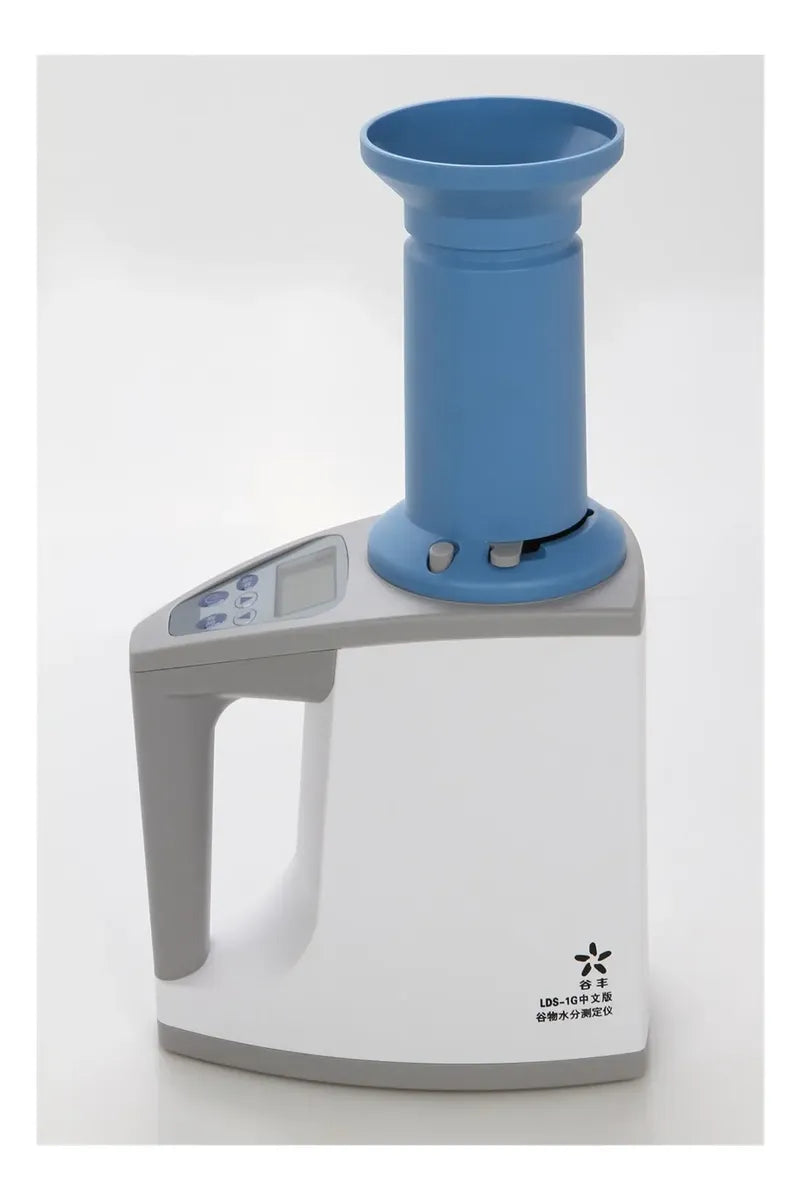

Medidor de humedad de granos digital Ref: LDS-1G

Características

• Objeto de medición: muestras de granos y otras partículas no metálicas como arroz, trigo, maíz, frijoles, colza, etc.
• Error de medición: ≤±0,5 % (rango principal de humedad) Error repetitivo: ≤0,2 %
• Rango de medición: 3 %~35 % Tiempo de medición: ≤10 s
• Rango de temperatura ambiente: 0~40 ℃ Peso neto: 830 g
• Alimentación: cuatro pilas alcalinas (AA  1,5 V)
• Alimentación con adaptador: 5V corriente de 1 Amp
• Pantalla: LCD de alta luminosidad con poca luz
• Cable USB tipo A - USB tipo C

     - Manual - Online PDF https://es.scribd.com/document/698226742/Monitor-LDS-1G

Es1. Instrumento, estructura y  esquema

2. Preparación
2.1 Retire las piezas de espuma protectora que rodean el sensor del medidor de humedad (abreviado como
instrumento a continuación). Asegúrese de que no quede nada dentro ni alrededor del sensor, ya que el
instrumento no funcionará correctamente.

2.2 Abra la tapa de las pilas en la parte inferior del instrumento e inserte cuatro pilas (5#, 1,5 V) siguiendo el
electrodo derecho. También puede usar la alimentación de CA (220 V, 50 Hz) insertando el
adaptador de corriente alterna (suministrado con el instrumento).

2.3 Coloque el instrumento sobre una mesa nivelada y sin corrientes de aire. Introduzca el embudo en el recipiente de la muestra.

2.4 Prepare la muestra para la medición: Trate la muestra previamente, retire las impurezas y colóquela
junto con el instrumento el mayor tiempo posible para lograr un equilibrio térmico.

2.5 Seleccione el número de variedad: Para su comodidad, el instrumento ya viene con los
parámetros de calibración configurados para varias variedades representativas antes de salir de fábrica. El usuario puede consultar la “Tabla de códigos de variedad” adjunta. Puede comenzar la medición después de seleccionar el código correspondiente.
Nota: Cuando el instrumento se utilice en situaciones como el control de la balanza comercial y el almacenamiento seguro, que requieren alta precisión para la medición y para beneficio del usuario, se recomienda encarecidamente que el instrumento se calibre y se corrijan los errores con una muestra estándar correspondiente.
2
3. Medición de humedad
3.1. Pulse el botón de encendido/apagado. El instrumento iniciará su autodiagnóstico y, a continuación, se mostrará el código de variedad.
3.2 Pulse los botones ▲ y ▼ para seleccionar el código de variedad (consulte la tabla adjunta para más detalles). 3.3 Vierta la muestra en el recipiente hasta que alcance el borde inferior del embudo para su medición.

(Ver imagen A)
3.4 Coloque el recipiente en la boca del sensor. Sujete el recipiente con una mano y presione ligeramente el interruptor de la compuerta hasta que toda la muestra caiga uniformemente en el sensor. El instrumento comenzará el análisis automáticamente. Tras varias mediciones en el punto radix, se mostrará el valor de humedad.
3.5 Cierre la compuerta del recipiente, vacíe la muestra del sensor y prepárese para la siguiente medición.
3.6 Para reducir el margen de error, preste atención a la consistencia en la técnica de operación.
Mida la misma muestra varias veces (especialmente muestras de radio grande como el maíz) para obtener el valor promedio de humedad.
Presione el botón "Enter" para que se muestren los datos medidos previamente.
3.7 Una vez mostrado el valor de humedad, no extraiga la muestra. Presione nuevamente el botón "▼". La pantalla mostrará el valor de peso volumétrico en gramos por litro (g/L). Por ejemplo:
Nota: El valor de peso volumétrico medido es solo para estimación y referencia. Cuando el peso volumétrico se mide para la liquidación de cuentas comerciales, es mejor medirlo con un aparato de peso volumétrico.

4. Corrección de errores
La existencia de diferencias externas de región y variedad determina las limitaciones de los parámetros calibrados antes de salir de fábrica, por lo que pueden existir errores de medición. Puede corregir el valor de humedad siguiendo el siguiente procedimiento para garantizar y mejorar la precisión de la medición.

4.1 Confirmar el valor de corrección de errores: Normalmente, considere el valor de humedad obtenido mediante el método estándar de horno a 105 °C como el valor estándar. El valor de corrección es igual al valor estándar menos el valor medido. Por ejemplo, si el valor de humedad medido es del 13,6 %, mientras que el valor real es del 14,0 %, entonces el valor de corrección es +0,4, lo que significa que el valor medido debe aumentarse en 0,4. Por el contrario, si el valor de corrección es negativo, el valor medido debe disminuirse en 3. 4.2 Entrar en el modo de corrección: vierta la muestra dentro del instrumento, mantenga pulsada la tecla "variedad" hasta que suene la alarma. La palabra "corrección" aparecerá en la pantalla, lo que indica que el modo de corrección ha comenzado y se mostrará el valor inicial de corrección de errores (el valor predeterminado es 0,0).
4.3 Corregir el error: pulse el botón " " para aumentar el valor de corrección de errores (p. ej., 0,4), pulse "Enter" para guardar. La pantalla se iluminará para confirmar. Salga del modo de corrección apagando el instrumento o pulsando el botón "variedad".
El procedimiento de corrección completo se muestra a continuación:
5. Calibración
El concepto de calibración consiste en establecer nuevos parámetros del instrumento utilizando una muestra estándar cuyo valor de humedad se ha determinado. El objetivo es añadir nuevas variedades de muestra o realizar mediciones precisas.
